产品详情

 产品描述                                                                                                    0577-62759326



 一、产品概述

WDB-MA(EKD2.A)系列智能型电动机保护器是目前国内低压电动机保护器的先进产品。本产品采用16位单片机,E²PROM存储等国际上先进的集成电路和微机技术开发而成的。因此保护精度高,故障分析准确,保护功能齐全,保护动作可靠,参数显示直观,并配有RS485串行数字接12,EKD2.BM系列配有4~20mA标准模拟信号输出等功能,可实现计算机通讯、检测、控制等功能,是目前理想的电机保护产品,广泛适用于石油、化工、电力、冶金、煤碳、轻工、纺织等行业。



二、主要特点

1、安装方式为分体式,以满足不同现场的安装要求,提高现场安装效率。
   2、整机模块化结构,传感器与主体可组合成一体,也可分离安装,主体外形尺寸参照国际仪表装置标准。
   3、采用超高亮LED数码管显示,数字清淅、亮度好等优点是液晶屏无法达到的。
   4、应用微机与数字处理技术,测量精度高,线性度好,故障分析准确可靠,整机抗干扰能力强,并具有诊断功能。
   5、采用E2PROM存储技术,实现参数电设定,掉电后设定参数仍保存下来,勿须再设定。
   6、所有保护功能均可投退,且部分保护出口可设定跳闸或告警。
   7、可选配RS485串行数字接口,便于与上位机(PC)进行数字通讯。
   8、可选配4~20mA标准模拟信号输出,直接与工业用二次仪表或计算机系统连接。
   9、保护装置还特别增加了欠流保护,其功能为可在水泵电机空转的情况下动作,防止烧坏水泵或电机,也可用在其它要求欠电流运行时报警或跳闸的现场。
  10、一机多用,可取代电流表,电压表,热继电器,电流互感器,时间继电器和漏电继电器等。



三、保护器型号分类与含义

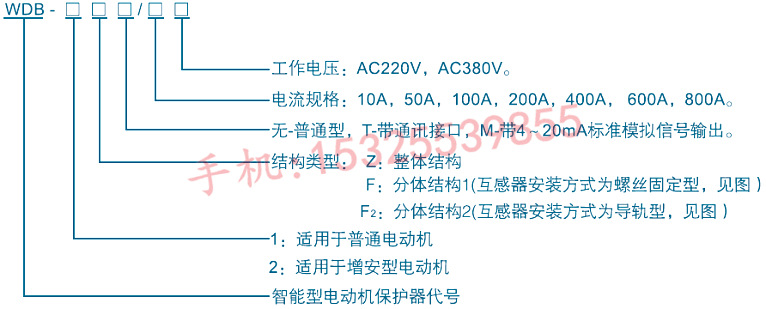

1、型号定义

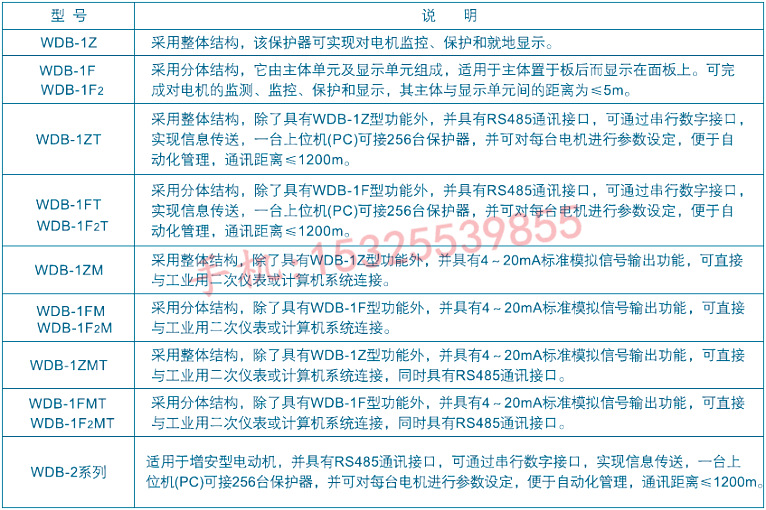

2、保护器选用规格



四、正常工作条件

  1、三相穿孔适应回路:AC380V、AC660V。
 2、工作电压:AC220V±15%、AC380V±15%  50HZ±2%。
 3、环境温度:-30℃~+70℃,相对湿度:≤90%。
 4、使用环境:在无足以腐蚀金属和破坏绝缘性能的气体环境。
 5、安装在无强烈冲击振动和雨雪侵袭的地方。
 6、安装在无强磁干扰的地方。



五、主要功能

1、保护功能: 短路、堵转、过流、三相电流不平衡、断相、过压、欠压、接地、欠流等故障保护。
2、设定功能: 可现场设定启动时间、额定电流、过压值、欠压值、过流动作时间(反时限特性)、堵转倍数、零序电流值、欠流值、欠流动作
时间、通讯地址、三相电流不平衡度、电流互感器变比、可选任何一相作为输出4~20mA标准模拟信号等。
3、显示功能: 通电时显示STOP;运行状态时循环显示工作电压、三相电流值及零序电流值;保护状态时记忆显示动作时的电流值或电压值,
故障代码提示显示;设置状态时显示各功能代码及设定值。
4、保护投退功能:过压保护、欠压保护、不平衡保护、接地保护、欠流保护可投入或退出,整定值为0保护退出。
5、跳闸告警选择:如用户对有些故障不需要跳闸停机的,可设定为告警。本装置的过压保护、欠压保护、不平衡保护、接地保护、欠流保护
可设定为告警输出或跳闸输出,分别由独立的触点输出。
6、通讯功能:(选配)可通过串行数字接口,实现信息传送,一台上位机(PC)可接256台保护器,并可对每台电机进行参数设定,便于自动化管理。
7、远传功能:(选配)可输出4~20mA标准模拟信号,直接与工业用二次仪表或计算机系统连接。
8、记忆功能: 可存储近期电机所发生故障原因,并可按移位键取出最近十次电机发生的故障代号。



六、主要技术指标

1、测量范围:电流0~999A,电压AC170V~AC500V。
2、触点容量:AC220V/5A,AC380V/3A,电寿命不低于10万次。
3、启动时间:整定范围为1~999S,在启动时间内,只对短路、断相、过压、欠压、接地及三相电流不平衡进行保护,对堵转、过流、欠流不进行保护。
4、短路保护:当工作电流达到额定电流的8倍以上时,动作时间≤0.2S。
5、堵转保护:当工作电流达到额定电流3~8倍时,动作时间≤0.5S,。
6、电流不平衡保护:当三相中最大电流与最小电流之差大于整定值时,动作时间≤2.0S,该保护可选择跳闸或告警,整定值为0保护退出。
不平衡度计算公式:Ium=×100%。
其中Ium为 三相电流的不平衡度,Imax 为最大相电流,Imin 为最小相电流,Imean为三相电流的平均值。

7、断相保护:当任何一相或二相断开时,动作时间≤0.8S。
8、过压保护:当工作电压超过过压设定值时,动作时间≤5.0S,该保护可选择跳闸或告警,整定值为0保护退出。
9、欠压保护:当工作电压低于欠压设定值时,动作时间≤10S,该保护可选择跳闸或告警,整定值为0保护退出。
10、欠流保护:当电机工作电流小于欠流设定值时,经过延时后动作出口,动作时间可整定,该保护可选择跳闸或报警,整定值为0保护退出。



七、面板及功能键说明

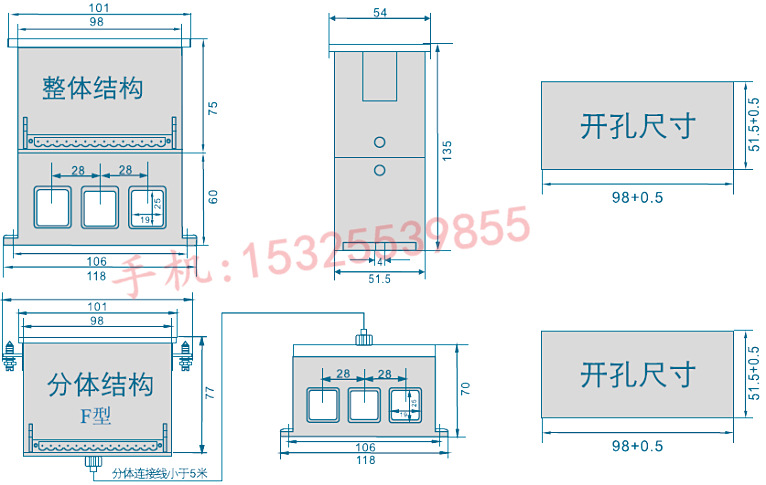

八、外形结构及安装尺寸

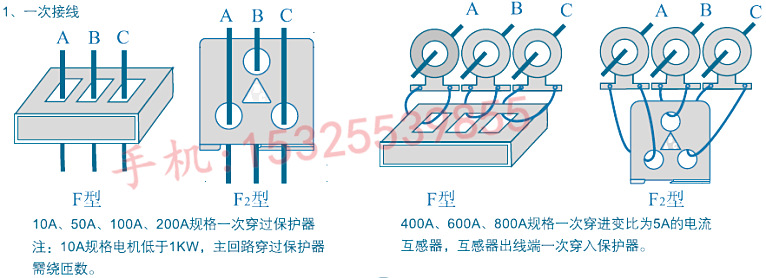

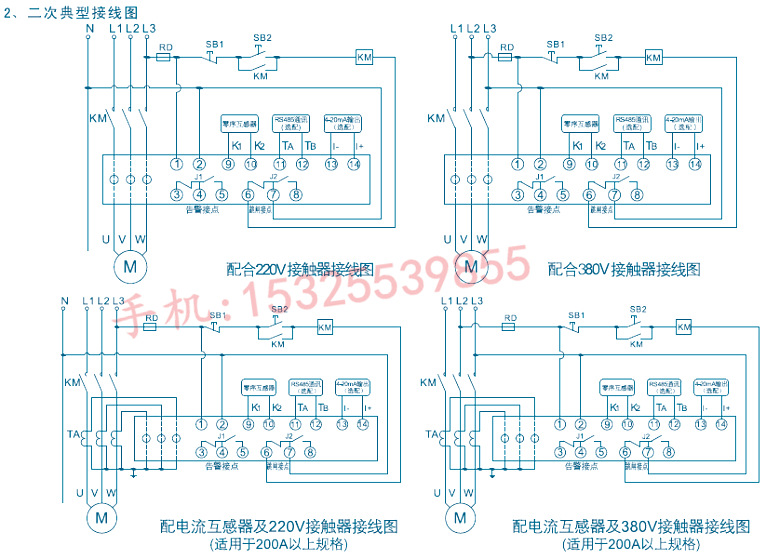

九、接线方法




十、注意事项

 1.保护器安装接线时,应按各接线端子用途正确接线。

  2.保护器的工作电源应接控制回路上,注意标称电压与实际电压应相符。

  3.各项保护设定值应正确无误,不用的选项应退出。

  4.根据电动机的额定电流值,选用相应规格的保护器。

  5.保护器需单独配用保护用电流互感器时,若设备现场或控制室需电流表显示,最好带电流表的那相电流显示会有影响



十一、订货须知
   1、订货时应注明保护器的工作电源、型号、规格、数量及安装结构。
 2、分体结构的保护器,其连接线一般为1.5m,若有特殊要求须注明。
 3、对于规格为400A、600A、800A的保护器,若加装的互感器变比为1A时须注明。
 4、本保护器一般带一付跳闸转换触点和一付告警转换触点,用户如有特殊要求须注明。
 5、保护器若带通讯功能或4-20mA模拟信号输出功能,在订货时务必注明。
 6、客户如需特制规格,可在选型和订货时注明,并提供详细技术要求。
